新能源汽車包括純電動汽車、增程式電動汽車、混合動力汽車、燃料電池電動汽車、氫發動機汽車等。本產品為純電動汽車
新能源純電動汽車簡介：
純電動汽車(Blade Electric Vehicles，BEV)是一種采用單一蓄電池作為儲能動力源的汽車，它利用蓄電池作為儲能動力源，通過電池向電動機提供電能，驅動電動機運轉，從而推動汽車行駛。純電動汽車的可充電電池主要有鉛酸電池、鎳鎘電池、鎳氫電池和鋰離子電池等，這些電池可以提供純電動汽車動力。同時，純電動汽車也通過電池來儲存電能，驅動電機運轉，讓車輛正常行駛。
純電動專用車優點：
(1)零排放。純電動汽車使用電能，在行駛中無廢氣排出，不污染環境。
(2)能源利用率高。有研究表明，同樣的原油經過粗煉， 送**電廠發電，經充入電池，再由電池驅動汽車，其能量利用效率比經過精煉變為汽油，再經汽油機驅動汽車的要高。
(3)結構簡單。因使用單一的電能源，省去了油箱、發動機、變速器、冷卻系統和排氣系統，相比傳統汽車的內燃汽油發動機動力系統，其結構大為簡化。
(4)噪聲小。在行駛過程中振動及噪聲小，車廂內外十 分安靜。
(5)原料廣。使用的電力可以從多種一次能源獲得，如煤、核能、水力等，解除了人們對石油資源日見枯竭的擔心。
(6)移峰填谷。對于發電企業和電力公司來說，電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電，可以 平抑電網的峰谷差，使發電設備日夜都能充分利用，從而大大提高經濟效益。

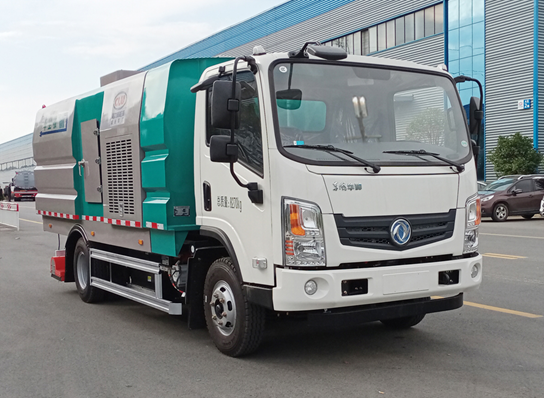

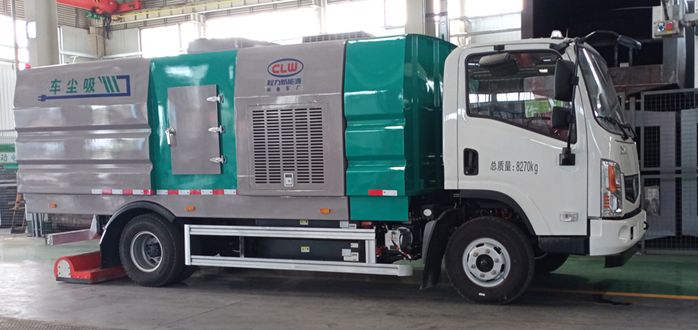

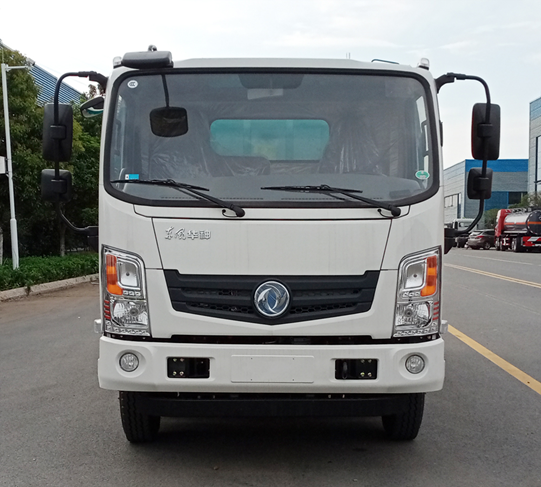

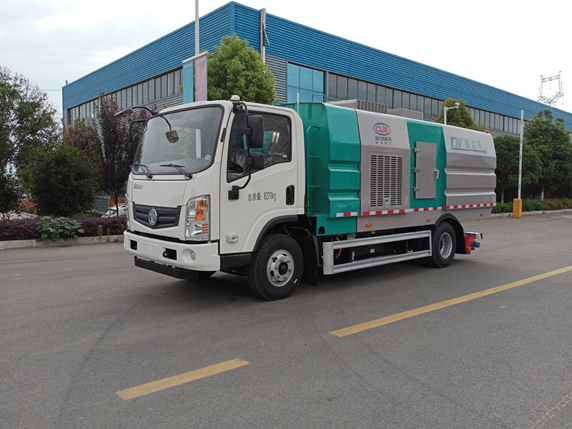

CL5080TXCBEV型純電動吸塵車
特點及主要功能簡介
純電動吸塵車是在純電動二類底盤的基礎上，加裝風機、水箱、吸塵系統，由機械、液壓（氣路）、電器三部分合為一體的專用吸塵作業車。
程力新能源裝備車廠研發的新型道路保潔車型，采用負壓純吸的原理，單向進風（無反吹氣流），實現粉塵只進不出、無揚塵，實現PM2.5零排放，適用于城市道路、高架橋、廣場、機場、碼頭、廠區等水泥混凝土路面和瀝青路面的機械化保潔作業。
底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為8270kg；
(4) 搭載106kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
(5) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。
2.2、性能特點
1、采用中置寬幅吸嘴由主吸+左、右邊吸嘴組成，能將垃圾一吸無遺，左、右邊吸嘴還具有防撞避讓功能。
2、 寬幅吸嘴由液壓油缸**升降，采用液壓浮動技術可大大提高膠輪的使用壽命。
3、 采用獨特的箱體結構，濾筒拆卸維護簡單、方便，垃圾箱采用傾斜板結構，卸料方便，無需人工干預。
4、 采用濾筒，并設有氣脈沖濾筒清灰裝置，可有效分離吸塵車濾筒上的粉塵，避免造成濾筒的堵塞和二次污染，從而大大提高濾筒壽命及吸塵車的整體性能，極大提高濾筒清灰效果。
5、 電氣系統采用集成模塊化CAN總線**，面板具有副發動機轉速、水溫、操作工況等的實時顯示與監控等視頻功能，作業狀態一目了然，維護方便。
公告型號 | CL5080TXCBEV型純電動吸塵車 | 外形尺寸 | 7100X2250X2700 | |||
底盤型號 | EQ1080TTZEVJ1 | 上裝容積 | 5.5方（1.5水、4塵） | |||
總質量 | 8270KG | 上裝電動機額定功率 | 30KW | |||
整備質量 | 6350KG | 上裝每小時消耗電量 | 20KWH | |||
軸距 | 3850MM | 建議充電樁功率 | 120KW | |||
輪胎 | 7.50R16LT 14PR,215/75R17.5 16PR | 充電時間（建議功率下） | 約1-2小時 | |||
軸數 | 2 | 備注：1、該車主要用于道路吸塵,主要專用裝置為箱體,吸塵總成。動力蓄電池種類:磷酸鐵鋰電池,生產企業:寧德時代新能源科技股份有限公司(單體),寧德時代新能源科技股份有限公司(總成);驅動電機類型:永磁同步電動機,額定功率75kW,峰值功率135kW,生產企業:大洋電機新動力科技有限公司.ABS系統生產企業:廣州瑞立科密汽車電子股份有限公司,ABS系統型號:CM4XL-4S/4M. | ||||
底盤電機峰值功率 | 135 KW | |||||
電池組額定電壓 | 618 V | |||||
電池電量 | 106 KWH | |||||
底盤滿載續航里程 | 300KM | |||||
電池類別 | 磷酸鐵鋰電池 | |||||
電池品牌 | 寧德時代 | |||||
燃料種類 | 純電動 | |||||
電池容量 | 173AH | |||||
作業寬度 | 2200mm | |||||
底盤型號 | EQ1080TTZEVJ1 |
駕駛室寬度（mm） | 1835/1995 |
總質量（kg） | 8270 |
軸距？（mm） | 3850 |
續航里程（km） | 300 |
充電時間（h） | 快充1-3 |
**車速（km/h） | 85 |
**爬坡度（%） | 25 |
電池類型 | 磷酸鐵鋰 |
電池廠家 | CATL側掛 |
總電量（kwh） | 106 |
電機功率（kw） | 75/135 |
電機扭矩（nm） | 650/1600 |
箱體參數 | 箱體厚度 | 5mm | |
箱體容積 | 1.5水4塵 | ||
罐體材質 | Q235碳鋼（選裝不銹鋼罐體） | ||
上裝電機 | 類型 | 永磁同步電機 | |
冷卻方式 | 水冷 | ||
專用參數 | 清掃寬度(mm) | 2200 | |
驅動方式 | 永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 | ||
清掃作業速度(km/h) | 3-15 | ||
**清掃能力(m2/h) | 30000 | ||
抽吸能力 | 密度(g/cm3) | 2.0 | |
質量(kg) | 1.5 | ||
抽吸粒度(mm) | ≥100 | ||
垃圾廂傾卸角 | ≥45° | ||
清掃效率 | ≥96% | ||
作業噪聲(db) | < 88 符合GB7258規定 | ||
降塵系統 | 噴水形式 | 低壓霧狀 | |
主要元件組成 | 隔膜泵、水過濾器、管路、不銹鋼噴架、高壓噴嘴等 | ||
安裝位置 | 吸盤吸風口內 | ||
**形式 | 電子**，一鍵操作 | ||
電氣系統 | 系統組成 | 由底盤車電路專用工作裝置操作**電路組成。 | |
底盤車系統電壓(V) | 24 | ||
工作裝置系統電壓(V) | 12 | ||
電控箱面板組成 | 主電機轉速表、機油溫度報**裝置、各種操作**開關 | ||
**開關 | 上海施耐德 | ||
可編程序邏輯**器 | 百兆富 | ||
斷路器 | 海格 | ||
風機系統 | 型式 | 專用高壓離心風機 | |
品牌 | 晨風牌 | ||
額定工作轉速 | 2000 | ||
傳動型式 | 底盤電機帶齒耐高溫A帶傳動 | ||
風機皮帶 | 浙江三維 | ||
風量(m3/h) | 12000 ~ 23000 | ||
吸嘴裝置 | 型 式 | 吸嘴懸掛在底盤車后輪之后，由吸嘴、滾輪、吸管組成，吸嘴體可隨動，吸嘴升降用油缸**雙吸口寬吸嘴，吸嘴體與路面隨動。液壓驅動電氣自動**吸嘴升降，彈簧浮動懸掛。 | |
吸管直徑（mm） | φ220 | ||
吸管品牌 | NORRES | ||
行走輪軸承 | SKF | ||
行走輪耐磨外圈 | Stellana | ||
工作狀態吸嘴邊剛性部份 離地間隙(mm) | 5～8 | ||
吸嘴吸管風速(m/s) | 50 ～ 65 | ||
吸嘴負壓(mmH2O) | 380 | ||
其他配置 | 報**系統 | 倒車語音報**系統 | |
副操作系統 | 尾部帶電控操作系統，**大廂升降及后門開關，避免用戶在駕駛室內操作因觀察不到后方情況發生安全事故。 | ||
手動泵應急舉升系統 | 如遇故障造成液壓系統不能使用，掃刷、吸盤、大廂均不能升降，可使用手動泵應急舉升系統操作。 | ||
3.4 整車公告參數：
整車公告技術參數 | |||
產品** | 程力牌 | 公告批次 | 336 |
產品名稱 | 純電動吸塵車 | 產品型號 | CL5080TXCBEV |
總質量(Kg) | 8270 | 罐體容積(m3) | |
額定載質量(Kg) | 1725 | 外形尺寸(mm) | 7100x2250x2700 |
整備質量(Kg) | 6350 | 貨廂尺寸(mm) | xx |
額定載客(人) | 準拖掛車總質量(Kg) | ||
接近角/離去角(°) | 19/16 | 前懸/后懸(mm) | 1175/2075 |
軸荷(Kg) | 3000/5270 | **車速(Km/h) | 85 |
備注 | 1、該車主要用于道路吸塵,主要專用裝置為箱體,吸塵總成。選用軸距:3850mm。2、該車側面防護裝置的材料為5052-H32,連接方式為螺栓連接;后防護裝置材料為Q34**,連接方式為螺栓連接,后下部防護斷面尺寸:120×60(mm),離地高度為420mm;。3、該車技術階段為\"發展期\",可在全國銷售,動力蓄電池種類:磷酸鐵鋰電池,生產企業:寧德時代新能源科技股份有限公司(單體),寧德時代新能源科技股份有限公司(總成);驅動電機類型:永磁同步電動機,額定功率75kW,峰值功率135kW,生產企業:大洋電機新動力科技有限公司.ABS系統生產企業:廣州瑞立科密汽車電子股份有限公司,ABS系統型號:CM4XL-4S/4M. | ||
底盤技術參數 | |||
底盤型號 | EQ1080TTZEVJ1 | 底盤品牌 | 東風牌 |
生產企業 | 東風汽車集團有限公司 | 生產地址 | 湖北省十堰市 |
軸數 | 2 | 輪胎數 | 6 |
軸距 | 3300,3850 | ||
輪胎規格 | 7.50R16LT 14PR,215/75R17.5 16PR | ||
鋼板彈簧片數 | 6/6+5,6/8+4,3/3,7/6+5,7/8+4 | ||
前輪距(mm) | 1730,1683 | 后輪距(mm) | 1590 |
燃料種類 | 純電動 | 排放依據標準 | |
發動機型號 | 發動機生產企業 | 排量(ml) | 功率(Kw) |
TZ368XSD03 | 大洋電機新動力科技有限公司 | 0 | 135 |

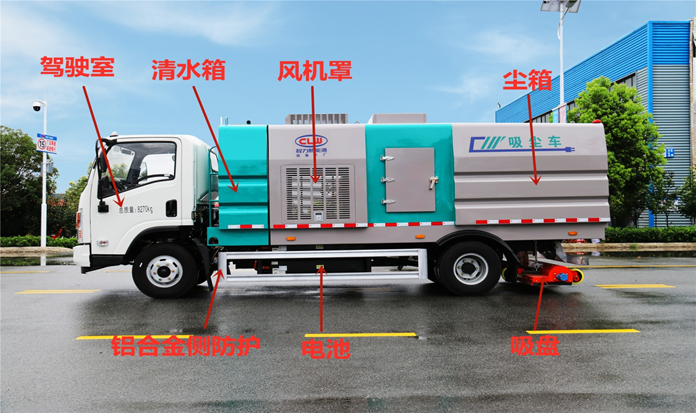

4.1、整車基本結構分解

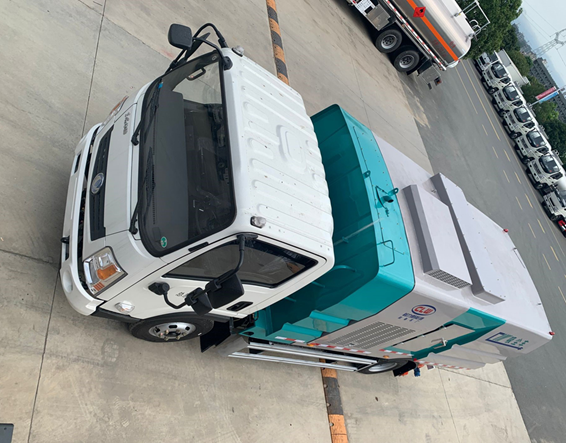

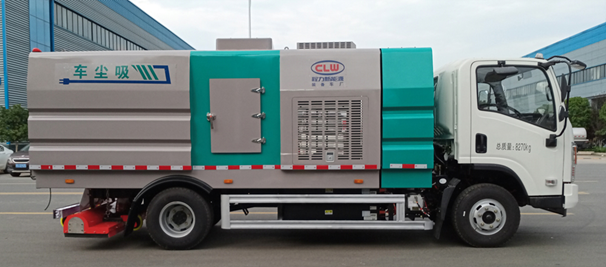

CL5080TXCBEV結構細節展示

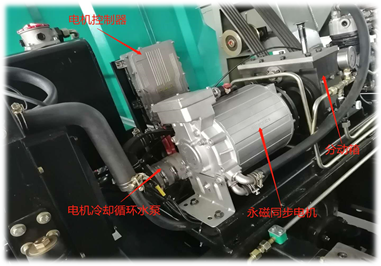

1 . 采用**的永磁同步電機作為驅動力，具有扭矩大、體積小、能耗小、**精度高等優勢。 |
|
2 .采用本公司研發的高集成分動箱。具有傳動能耗小、體積小易于安裝，功能多等優勢。 | |
3. 采用本公司研發的高集成分動箱。具有傳動能耗小、體積小易于安裝，功能多等優勢。 |
|

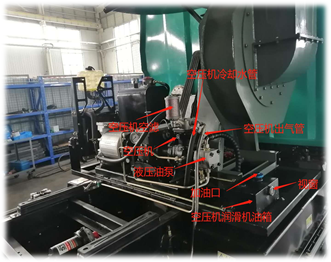

4. 采用底盤專用液冷空壓機具有故障小等優勢。 |
|

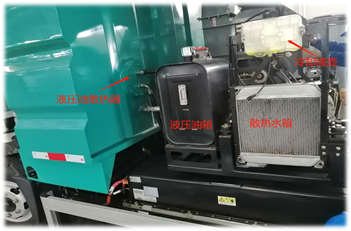

5. 采用本公司**液壓冷卻系統，具有液壓油工作溫度低，液壓系統故障率小。 |
|

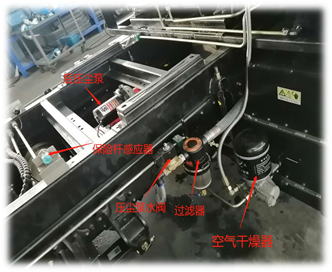

6. 保險桿感應裝置，提高安全操作性能。 |
|
7. 水過濾器過濾水中細小顆粒，防止噴嘴堵塞。 | |
8.應急手壓泵可在無電情況下應急操作液壓系統。 |
|

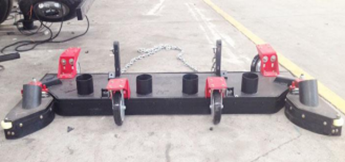

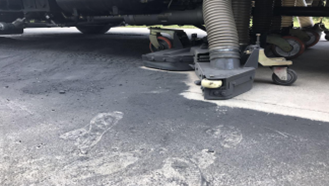

9、吸盤與車體為浮動連接（路面隨動），4 個高度可調的吸嘴輪，能方便調整和保證吸 盤與路面間合理間隙，從而達到更好的吸塵 效果，吸塵效率更高； |
|
10、左右副吸盤帶自動避讓功能，當遇到馬 路道牙及障礙物時可自動收縮，之后又能恢 復原有位置 |
|
11、吸塵車車體右方和后方裝有監視探頭， 實時監控作業情況并顯示在駕駛室內顯示屏 上，**限度的保證清吸效果 **開關采用德國西門子電控開關，集 成疊加設計，駕駛室電液集中**，方便操 作 |
|
12、海普瑞斯電磁閥組是車輛液壓系統的核心部件，**整車液壓驅動，雙向操作按鈕，包括掃盤升降、吸盤升降、垃圾箱舉升、后門開閉等一系列機械操作，隨車配備的有電磁閥控 制盒罩，有效避免灰塵及垃圾物進入盒內。 |
|
13吸塵車垃圾箱上端裝有過濾系統和除塵 裝置，過濾系統為八個濾筒分成四組固定在 出箱體風口前端，采用國外進口覆膜定制濾 芯，橫列布置，更有利于灰塵過濾處理，使 粉塵有進無出，無二次揚塵。垃圾箱內部設 有分隔倉，垃圾分類存放 |
|
